Описание
3D принтер Duplicator 9/500 mark II – новая модель от компании Wanhao с цельнометаллическим экструдером MK10, для печати широким диапазоном различных пластиков.
Линейка принтеров D9 имеет наибольшую площадь поверхности для печати по сравнению с другими моделями Wanhao.
Объем области построения для D9 / 300 составляет 30x30x40 см. Для моделей D9 / 400 и D9 / 500 область составляет 40x40x40 см и 50x50x50 см соответственно. Название модели зависит от размера.
В линейку FDM-принтеров Duplicator 9, или просто D9, входят модели с большой областью построения. Индекс в названии указывает на размер области печати. Для модели D9/500 это куб со стороной 500 миллиметров. Варианты поменьше — D9/400 с областью печати 400х400х400 мм и D9/300 — 300х300х400 мм.
Рама принтера выполнена из алюминиевого профиля 20х20мм. Для увеличения прочности и жесткости конструкции производитель установил две дополнительные подпорки по бокам. Это произошло после многочисленных жалоб на неудовлетворительную жесткость предыдущей модели.
Кинематика Wanhao Duplicator 9/500 — стандартная для FDM-принтеров компании. Подогреваемый стол перемещается по оси Y на ременном приводе. Экструдер движется по линейным направляющим на трех роликах — по осям X и Z.
Головка экструдера, с прямой подачей филамента и цельнометаллическим хотэндом МК10, может разогревать пластик до 300 градусов, что расширяет диапазон доступных для печати материалов. При всех плюсах этого экструдера, скорость подачи невысока и ограничивается 70 мм/сек. Вентилятор охлаждения, благодаря возможности настройки производительности, обеспечивает оптимальную температуру для печати любым доступным пластиком. Минимальная толщина слоя стандартна для принтеров Wanhao — 100 микрон.

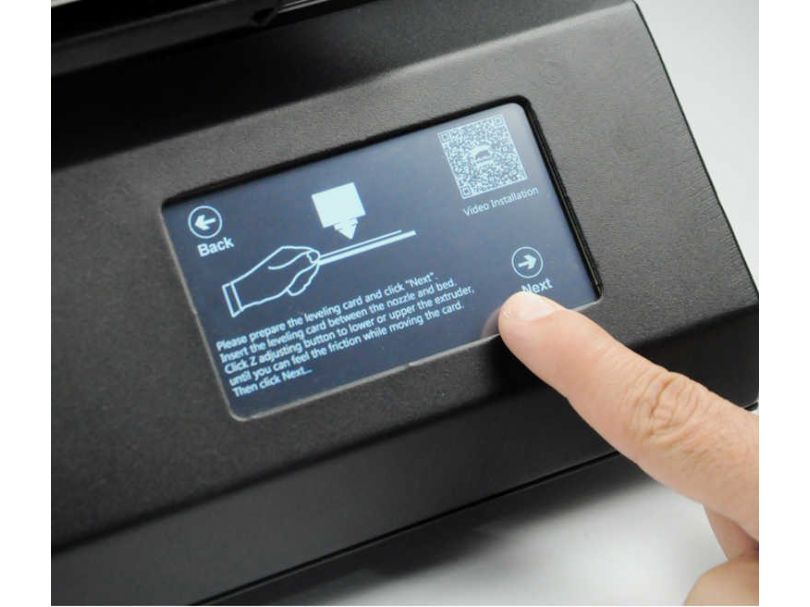

Для настройки и управления режимами работы принтера предлагается использовать сенсорный экран. Крупные элементы интерфейса упрощают взаимодействие с устройством.
При изготовлении крупных объектов особое значение приобретает система возобновления печати при сбоях в питании Resume Print, которая запомнит всю информацию о печати и положении экструдера.
Что нового
Основное отличие Mark II от оригинального D9/500 — подпорки и двойной алюминиевый профиль по оси Y, усиливающие жесткость всей конструкции. Такое решение значительно повышает стабильность и качество печати.
Разработчик утверждает, что была улучшена плавность перемещения стола по оси Y, за счет увеличения количества роликов на направляющих с трех до четырех штук, усовершенствована система фиксации проводов, модернизирован кулер обдува.
D9/500 теперь комплектуется электромеханическим датчиком автокалибровки BLTouch. Головка самостоятельно проходит по нескольким точкам — принтер запоминает показания и учитывает их при дальнейшей печати.
Комплект поставки
Mark II, обновленная версия оригинального D9/500, поставляется в частично разобранном виде. В транспортировочной коробке плотно уложены: основание с рабочей платформой, конструкция оси Х с предварительно установленным экструдером, алюминиевый профиль для сборки П-образной рамы и две подпорки.
Помимо этого в комплект поставки входят:
-
Набор инструментов для сборки и обслуживания;
-
Сменная наклейка для печатного стола;
-
USB-кабель;
-
SD-карта с адаптером;
-
Катушка PLA и крепление для нее;
-
Запасные хот-энды;
-
Оригинальный саморегулирующийся крепеж для шлейфа;
-
Инструкция.
В комплекте с принтером идет программное обеспечение. Для подготовки цифровых моделей к печати производитель рекомендует Cura Wanhao Edition. Утилита обладает широким набором настроек, достаточных для печати большинства моделей. Здесь можно задать скорость и температуру печати, толщину слоя, плотность, выставить диаметр сопла, если нужно — расставить поддержки.
Готовый файл с g-кодом можно перенести в память D9/500 с помощью SD-карты или через USB-соединение. В версии Mark II есть специальный рисунок. Теперь перепутать стороны SD-карты будет сложно.
От предыдущей модификации Wanhao D9/500 mark II отличается следующим:
- Основное преимущественное отличие от предыдущей модели Wanhao D9 /500 mark II заключается в том, что эта модель принтера усилена надежными жесткими опорами. Благодаря им печать стала гораздо более стабильной. Особенно это важно при печати больших моделей.
- Рельсовая направляющая по оси Y на 4-ех роликах (вместо 3-ех), что обеспечивает плавные движения.
- Улучшена фиксация проводов.
- Модернизированный вентилятор, для более точной печати.
- Модели D9/300 и D9/400 имеют двустороннюю поверхность для печати. С одной стороны ПВХ наклейка, а с другой рельефное стекло. (у D9/500 только ПВХ поверхность для печати).
- Автоматическая "умная" калибровки по датчикам BLTouch.
- Модели D9/400 и D9/500 имеют более жесткую конструкцию, за счет двойных профилей по оси Y.
- Обновленный кабель экструдера.
- Для максимально точной толщины слоя, динамическое смещение по оси Z регулируется во время печати.
- В моделях D9/400 и D9/500 установлен новый широкий ремень и большой ролик.
- Принтер дополнили навигацией по установке SD-карты.
- Функция возобновления печати после отключения питания.
Преимущества Duplicator 9/500 Mark II:
- безопасное применение любых полимеров;
- стабильная печать благодаря усиленной жесткости корпуса и дополнительным подпоркам;
- рельсовая направляющая с четырьмя роликами обеспечивает плавную печать;
- максимальная скорость печати – 70 мм/сек, что позволяет получать модели высокого качества;
- точность печати – 12 микрон в вертикальной и горизонтальной плоскостях, 4 микрона по оси Z;
- интеллектуальная автоматическая настройка печати;
- восстановление печати после отключения электричества;
- встроенная система охлаждения.
3D принтер Wanhao Duplicator D9/500 Mark II
- Калибровка столешницы по 4 точкам, автолевел
- Количество экструдеров 1
- Печать FDM
- Поддерживаемое программное обеспечение CURA, host by Repitator, Simplify 3D
- Подогреваемая платформа Да
- Точность по осям X, Y, мм X 0.012mm Y 0.012mm Z 0.004mm
- Область рабочей камеры 500х500х500 мм
- Скорость 70 мм/сек
- Используемые материалы PLA, PVA, PEVA, Nylon
- Толщина слоя от 100 мкм
- Диаметр нити 1,75
- Диаметр сопла, мм 0.4
- Дисплей LCD Smart Touch Screen мультиязычный
Конструктивные особенности Duplicator 9/500 Mark II:
1 – шлейф;
2 – подача филамента;
3 – сопло;
4 – платформа;
5 – система антилюфт;
6 – экструдер;
7 – блокировка уровня;
8 – панель управления.
Комплектация
3D-принтер Wanhao Duplicator 9/500 Mark II поставляется в следующей комплектации:
- принтер;
- держатель под катушку с филаментом;
- кабель питания и usb для коммутации с ПК;
- карта памяти;
- катушка филамента + подставка;
- набор инструментов и материалов: ключ и отвертка под шестигранник, болты, стяжки для кабелей, игла для очистки сопла;
- мануал.
Важно! Mark II поставляется с двумя вариантами экструдеров – стандартным с нагревом до 240 градусов и цельнометаллическим с нагревом до 300 градусов.
Качество печати и примеры изделий
Сотрудники французского представительства компании Wanhao протестировали 3D-принтер Wanhao Duplicator 9/500 Mark II. У них получились вот такие модели:
Эта башня выполнена из нейлона, имеет очень тонкие, но при этом прочные стенки. Высота – 40 см.
Эта модель выполнена из пластика ABS с большой детализацией, прочностью и качеством.
Это тестовая модель, выполненная в самой компании Wanhao в Китае.
Отечественные энтузиасты выполняли на этом принтере игрушки, модель Эйфелевой башни, сувениры, чехлы для смартфонов и многое другое.
Кому подойдет?
3D-принтер Wanhao Duplicator 9/500 Mark II чаще всего применяют инженеры, архитекторы, дизайнеры. Поскольку данная модель позволяет создавать крупные формы, ее применяют в изготовлении макетов, прототипов, моделей и форм для последующего серийного производства.
Использование Duplicator 9/500 Mark II в архитектуре
В проектировании жилых и производственных зданий, коттеджных поселков, микрорайонов один из этапов – создание макета будущего строительства. Архитекторы печатают с помощью 3D-принтера как целые дома для макетов, так и отдельные элементы, из которых впоследствии собирают модель.
На принтере печатают и всю инфраструктуру для макета – дороги, освещение, парковки, детские площадки, элементы дизайна. Для изготовления трехмерных моделей применяют дешевые материалы, как правило, гипсовый композит, который позволяет делать макеты легкими и удобными. При этом его цветовая гамма позволяет использовать в печати почти 400 оттенков.
Инженерные модели
Чаще всего 3D-принтер Wanhao Duplicator 9/500 Mark II инженеры применяют для функционального тестирования новых механизмов. Mark II позволяет добиться большой детализации, поэтому инженеры предпочитают использовать именно его. Тестировать можно не только механизмы в сборе, но и отдельные их элементы. Прежде чем пустить инновационную разработку в серию, она печатается в нескольких экземплярах для выявления и устранения возможных недостатков, а также для демонстрации потенциальному инвестору.
Медицина
Инновационные филаменты, в том числе с живыми органическими клетками, позволяют печатать части человеческого скелета для отработки хирургами вариантов проведения операции. Печатают на Duplicator 9/500 Mark II и экзоскелеты для людей, лишенных возможности пользоваться конечностями.
Стоматологи применяют принтер для печати трехмерных зубных протезов и коронок высокого качества. Пластиковые медицинские прототипы, совместимые с биологическими организмами, печатают из специальных полимеров.
Дизайн
Пробные макеты флаконов, упаковок, бутылок для косметических средств, парфюма, элитного алкоголя тоже печатают на Duplicator 9/500 Mark II. Дизайнеры охотно применяют эту модель, поскольку в процессе печати сразу видна концепция прототипа, имеется возможность менять полимеры и их цвета.
Дизайнеры фэшн-индустрии применяют Mark II для изготовления мелкосерийных партий обуви для модных показов и эксклюзивных коллекций. Некоторые представители бомонда уже обзавелись обувью, напечатанной на 3D-принтере.
Дизайн украшений, в том числе ювелирных, игрушек, сувениров уже давно не обходится без прототипирования идей в трехмерном исполнении. Особенно полезен Duplicator 9/500 Mark II будет именно в печати игрушек. Он дает возможность изготавливать большие модели любой конфигурации, плотности, толщины.
Дизайн сувенирной продукции, интерьеров, мебели, посуды – областей для применения Duplicator 9/500 Mark II очень много.
Образование
Учебные заведения – от вузов и до школьных кружков применяют данную модель 3D-принтера для печати наглядных пособий, моделей в кабинеты математики, физики, географии, биологии.
Какие материалы используются?
Duplicator 9/500 Mark II работает с любыми филаментами, но наиболее качественной печать получается при использовании PLA, PVA, PEVA, Nylon.
PLA – биосовместимый, биоразлагаемый, термопластичный полиэфир на основе молочной кислоты. Его производят из сахарного тростника, кукурузы, соевого белка, целлюлозы. Он идеально подходит для механических моделей и движущихся частей, не требует нагрева платформы. Поверхности напечатанных изделий идеально гладкие, к тому же он позволяет делать детальные и со сложным рельефом объекты.
PVA – растворим в воде, поэтому изделия из него недолговечны, зато он незаменим в качестве опорного материала при печати геометрически сложных объектов. То есть он используется в качестве заполнителя пустот, а по окончании печати достаточно выдержать модель в воде до полного растворения PVA.
PEVA – экологичный термопластик, отличающийся долговечностью и полной водонепроницаемостью.
Nylon – один из самых популярных материалов для 3D-печати. Он сочетает в себе лучшие показатели по жесткости, гибкости и долговечности. Этот полимер можно красить как до применения, так и после. Готовые изделия хорошо переносят многократную покраску.
Инструкция по первоначальной установке и подготовке к работе
Мануал по работе с принтером поставляется на английском языке. Однако он снабжен понятными визуальными инструкциями по сборке, установке и подготовке к работе. На самих деталях принтера есть специальные маркеры-наклейки, сообщающие последовательность сборки.
Пошаговая инструкция:
- Вынуть все компоненты из коробки и установить на ровную горизонтальную поверхность.
- Основание поставить на бок, найти ось стойки с наклейкой № 2. Вставить ось в основание. Затянуть болт в нижней части основания по часовой стрелке.
- Установить вторую ось в основание.
- Ослабить два стопорных болта с наклейками № 3 и № 4 на стойке оси Z.
- Вставить стойку оси X между болтами 3 и 4. Если она не входит, еще ослабить стопорные болты.
- Закрепить оси с помощью болтов.
- Установить пластиковые крышки на оба конца стойки оси X, предварительно убедившись, что обе стоки (X и Z) установлены ровно и прочно.
- Повернуть держатель цилиндра для того, чтобы он плотно встал на стойку (наклейки № 5 и 6).
- Закрепить стойку оси X на рельсе, предварительно выровняв его с помощью боковых держателей.
- Затянуть болты № 5 и 6.
- Установить экструдер на держатель, расположенный на стойке оси X.
- Затянуть четыре болта, поочередно добавляя обороты, чтобы экструдер встал ровно.
- Отрегулировать уровень стоек так, чтобы они находились на одной высоте.
- С помощью сенсорного экрана запустить автоматическое выравнивание. Результатом должно стать расстояние между экструдером и станиной 0,1 мм (бумага должна свободно скользить в этом зазоре).
- Снять наружную пластмассовую гайку с держателя катушки и вставить резьбовое соединение. Затянуть пластиковые гайки с обеих сторон для обеспечения безопасности.
- Разместить подставку держателя катушки филамента на верхней части экструдера, затянуть шестигранником.
- Вставить кабель принтера в розетку и включить прибор с помощью кнопки на задней панели.
- Когда принтер будет готов к работе, сенсорный экран сообщит об этом.
Для обеспечения корректной работы принтера его следует отрегулировать. Перемещая головку экструдера над поверхностью рабочего стола, замеряют толщину зазора с помощью листка бумаги.
Важно! Таких перемещений нужно сделать много, продолжая измерения до тех пор, пока не появится уверенность, что в разных точках сопло не касается рабочей поверхности и не отходит от нее дальше чем на 0,1 мм.
Прежде чем приступить к печати, необходимо протереть рабочую поверхность от пыли и возможных загрязнений. Затем можно выполнить печать одного из предустановленных образцов для тестирования корректности работы принтера.
Принтер некоторое время будет нагревать экструдер и рабочую поверхность, прежде чем начнет печатать. Когда печать будет закончена, экструдеру, столу и модели нужно дать остыть, а затем снять с помощью шпателя.
Важно! Шпатель может повредить поверхность рабочего стола, поэтому его нужно держать как можно ровнее и аккуратно снимать модель, не повреждая покрытия рабочей поверхности принтера.
3D-принтер Wanhao Duplicator 9/500 Mark II – одна из лучших моделей Wanhao. В линейке Duplicator 9 этот аппарат имеет самую большую рабочую зону. Это позволяет печатать крупногабаритные формы, модели и прототипы. Принтер поставляется в полуразобранном виде, однако собрать его не составит труда, пользуясь нашей инструкцией.
Duplicator 9/500 Mark II работает с любыми материалами и идеально подойдет для инженеров, архитекторов, дизайнеров, медиков.
-
-
